Válvula de compuerta con brida
Válvula de compuerta con bridas para aislamiento de tuberías donde se requiere una conexión de brida atornillada, una clasificación de presión definida y una configuración de material específica-de la aplicación.
La válvula se selecciona según el tamaño de la tubería, la presión nominal, el estándar de brida, el medio, la temperatura, la disposición de sellado y el método de operación. Para el reemplazo y la adquisición del proyecto, estos parámetros deben verificarse juntos para confirmar la compatibilidad dimensional y de servicio.
-
![Válvula de compuerta de abastecimiento de agua con extremo bridado]()
Válvula de compuerta de abastecimiento de agua con extremo bridadoLa válvula de compuerta para obras sanitarias con extremo bridado es una válvula de aislamiento de tuberías de servicio pesado-diseñada para redes de suministro de agua municipales, plantas de -
![Válvula de compuerta con brida de paso total]()
Válvula de compuerta con brida de paso totalFlujo de diámetro total-sin obstrucciones: el diámetro interno de la válvula se alinea estrictamente con el programa de tubería de acoplamiento. Este diseño minimiza las caídas de presión a lo largo -

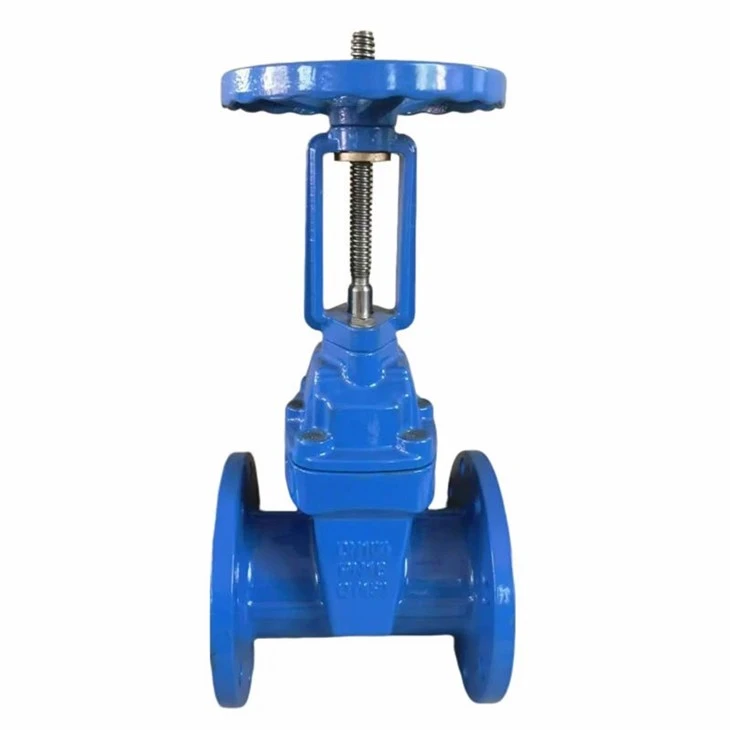

![Válvula de compuerta subterránea con brida sin-vástago ascendente]()
Válvula de compuerta subterránea con brida sin-vástago ascendenteLa válvula de compuerta subterránea con vástago no ascendente y bridada proporciona un aislamiento de flujo confiable para tuberías enterradas, cámaras de válvulas subterráneas e instalaciones con -
![Válvula de compuerta con brida de cara elevada clase 600]()
Válvula de compuerta con brida de cara elevada clase 600Válvula de compuerta con bridas de alta-presión diseñada para aislamiento de tuberías y servicio de procesos industriales. La clasificación de presión Clase 600 y la configuración de brida de cara -
![Válvula de compuerta de cuña resistente con bridas de hierro dúctil]()
Válvula de compuerta de cuña resistente con bridas de hierro dúctilDiseñada en estricta conformidad con los estándares internacionales, nuestra válvula de compuerta de cuña resistente con bridas de hierro dúctil ofrece un cierre hermético bi{0}}direccional-, bajo -
![Válvula de compuerta de extremo con brida ASME B16.34]()
Válvula de compuerta de extremo con brida ASME B16.34La válvula de compuerta de extremo con brida ASME B16.34 es una válvula de aislamiento industrial-de servicio pesado diseñada para sistemas de tuberías con bridas que requieren un cierre-confiable y
Características técnicas clave
Conexión de extremo embridado:
Construido según los estándares internacionales de bridas (ASME, EN, DIN, JIS) para instalación de tuberías atornilladas.
Aislamiento de tuberías:
Diseñado para un servicio de apagado-completo para proteger los equipos posteriores.
Opciones de vástago ascendente y no-ascendente:
El vástago ascendente OS&Y (tornillo exterior y yugo) proporciona indicación visual de la posición; El vástago no-ascendente se adapta a instalaciones verticales compactas.
Solicitud-Materiales específicos:
Materiales de cuerpo, cuña, vástago y asiento personalizables para satisfacer demandas específicas de medios, presión y temperatura.
Operación manual y accionada:
Opciones de accionamiento flexibles, que incluyen volante, caja de engranajes cónicos y actuadores eléctricos o neumáticos.
Mantenimiento-Conexión amigable:
El diseño de brida atornillada simplifica el desatornillado de tuberías, el mantenimiento de líneas y el reemplazo de componentes.
Especificaciones técnicas
|
Parámetro |
Opciones de selección/configuración |
Normas aplicables |
|
Tipo de producto |
Válvula de compuerta con brida |
API 600, API 6D, EN 1984, DIN 3352 |
|
Función |
Servicio de aislamiento y cierre de tuberías- |
-- |
|
Tamaño nominal |
DN15 - DN1200/NPS 1/2" - 48" |
ISO 6708, ASME B16.10 |
|
Clasificación de presión |
PN10, PN16, PN25, PN40, PN64 / Clase 150, 300, 600, 900 |
ASME B16.34, EN 1333 |
|
Estándar de brida |
ASME B16.5, ASME B16.47, EN 1092-1, DIN 2501, JIS B2220 |
ASME B16.5, EN 1092-1 |
|
Cara-a-cara estándar |
ASME B16.10, EN 558 Serie 14/15, DIN 3202 |
ASME B16.10, EN 558 |
|
Material del cuerpo |
Hierro fundido, hierro dúctil, WCB, CF8, CF8M, dúplex, acero aleado |
ASTM A216 WCB, ASTM A351 CF8/CF8M |
|
Material de la puerta/cuña |
Hierro dúctil + EPDM/NBR, WCB + Stellite, CF8/CF8M |
-- |
|
Diseño de vástago |
Vástago ascendente OS&Y, vástago no ascendente (NRS) |
-- |
|
Asiento y sellado |
Asiento elástico (EPDM/NBR), asiento metálico (13Cr, estelita, SS316) |
-- |
|
Operación |
Volante, Caja de engranajes cónicos, Actuador eléctrico, Actuador neumático |
ISO 5210 (brida del actuador) |
|
Inspección y prueba |
Prueba de carcasa, prueba de fugas del asiento de alta/baja presión |
API 598, EN 12266-1, ISO 5208 |
Cuerpo de válvula:Límite de presión de alta-integridad que alberga el paso de fluido. Los orificios para pernos de brida y los perfiles frontales mecanizados con precisión-garantizan un acoplamiento de juntas sin fugas-.
Puerta / Cuña:Se mueve perpendicular al eje del flujo. Disponibles en configuraciones de cuña flexible, cuña sólida o cuña revestida-resiliente según los requisitos de sellado.
Vástago y yugo:El vástago de rosca-de precisión transfiere el par de entrada a fuerza lineal. El acabado de la superficie esmerilada protege la empaquetadura del vástago contra el desgaste.
Conexión del capó:El diseño del capó atornillado permite un fácil acceso a los componentes internos del revestimiento para el mantenimiento en línea.
Sistema de sellado de vástago:La disposición de empaquetadura ajustable (grafito/PTFE) evita fugas en el vástago bajo cargas térmicas y de presión dinámicas.
Suministro y distribución de agua:
Redes principales de distribución, toma de agua bruta y aislamiento de servicios públicos (BS 5163 / EN 1092-2).
Tratamiento de aguas residuales:
Líneas de proceso de aguas residuales, manipulación de lodos y sistemas de tratamiento de efluentes.
Tuberías de procesos industriales:
Servicios químicos, circuitos de agua de refrigeración y aislamiento general de plantas de procesos.
Sistemas de petróleo y gas:
Aislamiento ascendente, intermedio y de refinería que requiere configuraciones API 600/API 6D-seguras contra incendios.
Desalinización y Marina:
Toma de agua de mar, sistemas de ósmosis inversa y tuberías de lastre marino que utilizan componentes internos de acero inoxidable dúplex o bronce.
Evidencia de fabricación y garantía de calidad
Trazabilidad de materiales:
Análisis químico y pruebas de propiedades mecánicas con espectrómetro para materiales del cuerpo y del vástago, certificado según EN 10204 3.1.
01
Mecanizado CNC de precisión:
Tolerancias dimensionales estrictas en patrones de pernos de bridas, ranuras de juntas de anillos y longitudes de cara-a-cara de válvula.
02
Control interno-de elastómeros:
Control exclusivo de moldeado y vulcanización para puertas con asiento-resiliente para garantizar la resistencia del sellado-a largo plazo.
03
Pruebas hidrostáticas 100% en fábrica:
Cada válvula se somete a pruebas de carcasa y asiento estrictamente según las normas API 598 o EN 12266-1 antes de su lanzamiento.
04
Gestión de Calidad Certificada:
Operaciones auditadas y certificadas bajo ISO 9001, CE/PED y estándares internacionales relevantes.
05
Opciones de personalización e ingeniería
Dimensiones personalizadas cara a cara-a-cara para adaptarse a instalaciones heredadas no-estándar
1
>>
Actualizaciones de materiales para medios corrosivos severos (Hastelloy, Monel, Duplex)
2
>>
Empaquetadura de grafito para altas-temperaturas y juntas de casquete-enrolladas en espiral
3
>>
Bridas superiores ISO 5210 para una fácil adaptación de actuadores eléctricos o neumáticos
4
>>
Recubrimientos de superficies especializados: FBE (Fusion Bonded Epoxy), poliuretano o sistemas epóxicos marinos
5
>>
Modelos CAD 2D/3D (STEP/DWG) disponibles a pedido para la integración de proyectos EPC
6
Lista de verificación del comprador previa-a la adquisición
Tamaño y clasificación de línea:
¿Coinciden correctamente el tamaño de la tubería y la presión operativa máxima del sistema?
Compatibilidad de bridas:
¿Coinciden el estándar de brida (ASME vs. EN), la clasificación de presión y el revestimiento (RF/FF/RTJ) con las bridas de tubería correspondientes?
Longitud de cara-a-cara:
¿La longitud de la válvula cumple con las dimensiones estándar ASME B16.10 o EN 558?
Fluido y temperatura:
¿Son los materiales del cuerpo, asiento y embalaje compatibles con la composición química y la temperatura del sistema?
Espacio aéreo operativo:
¿Hay suficiente espacio vertical para una válvula de vástago ascendente (OS&Y) o se requiere un vástago no ascendente?
Requisitos de actuación:
¿Es suficiente la operación manual del volante o se requiere un operador/actuador de engranajes para el torque de operación?
Documentación:
¿Se han especificado MTR (informes de pruebas de materiales), certificados de pruebas de presión y requisitos de inspección de terceros-?
