Válvula de mariposa de doble compensación
La válvula de mariposa de doble compensación (también conocida como válvula de mariposa doble-excéntrica) es una válvula de control de flujo y aislamiento de cuarto-de vuelta-diseñada para tuberías industriales de alto-rendimiento. Su disposición desplazada de vástago y disco levanta el disco del asiento inmediatamente después de la rotación, minimizando el contacto deslizante y el desgaste del asiento.
Esta geometría doble-excéntrica reduce el par de operación y al mismo tiempo mantiene un sellado bi-direccional confiable en sistemas de generación de agua, petróleo, gas, productos químicos y energía.
-
![Válvula de mariposa de doble compensación a prueba de incendios]()
Válvula de mariposa de doble compensación a prueba de incendiosLa válvula de mariposa de doble compensación a prueba de incendios es una válvula de cuarto-de vuelta diseñada para el aislamiento de tuberías de alto-rendimiento y control de flujo en aplicaciones -
![Válvula de mariposa con brida de doble compensación de acero inoxidable]()
Válvula de mariposa con brida de doble compensación de acero inoxidableLa válvula de mariposa con brida de doble excéntrica de acero inoxidable (también conocida como válvula de mariposa de doble excéntrica) es una válvula de cuarto de vuelta-de alto-rendimiento- -

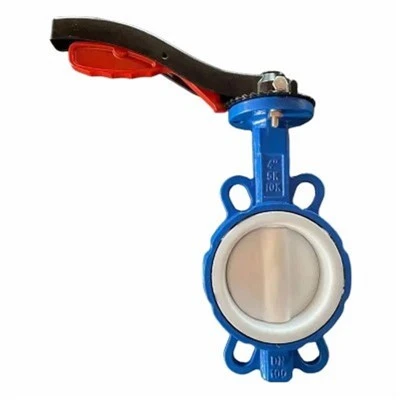

![Válvula de mariposa de doble compensación con asiento blando]()
Válvula de mariposa de doble compensación con asiento blandoLa válvula de mariposa de doble desplazamiento y asiento blando es una válvula de aislamiento de un cuarto-de vuelta diseñada para tratamiento de agua, aguas residuales, HVAC, servicios industriales, -
![Válvula de mariposa excéntrica doble API 609 de alto rendimiento]()
Válvula de mariposa excéntrica doble API 609 de alto rendimientoLa válvula de mariposa excéntrica doble API 609 de alto rendimiento es una válvula industrial de un cuarto de vuelta diseñada para el aislamiento de tuberías críticas y el control de flujo. Con una -
![Válvula de mariposa tipo orejeta de doble compensación]()
Válvula de mariposa tipo orejeta de doble compensaciónLa válvula de mariposa de tipo orejeta de doble compensación es una válvula de cuarto{0}}de vuelta de alto-rendimiento diseñada para un aislamiento confiable de tuberías y un control de flujo preciso -
![Válvula de mariposa Wafer de doble compensación de alto rendimiento]()
Válvula de mariposa Wafer de doble compensación de alto rendimientoLa válvula de mariposa tipo wafer de doble compensación de alto rendimiento es una válvula industrial de cuarto de vuelta-para servicio pesado- diseñada para un aislamiento preciso del proceso y
Características clave y principio de funcionamiento
Primera compensación:El eje del eje se encuentra detrás del plano de sellado del asiento.
Segunda compensación:El eje del eje está desplazado del eje central de la válvula y la tubería.
Durante la apertura, este diseño-desplazado doble hace que el disco se aleje del asiento en un movimiento similar a una leva-. Esta acción elimina la fricción continua en la superficie de sellado, reduce el par de arranque y prolonga la vida útil del asiento.
Comparación de diseños: concéntrico versus doble desplazamiento
|
Factor de diseño/selección |
Válvula de mariposa concéntrica |
Válvula de mariposa de doble compensación |
|
Geometría del vástago y del disco |
Gira sobre la línea central de la válvula. |
Doble-excéntrica (dos ejes desplazados) |
|
Disco-Contacto de asiento |
Frotado continuo mediante rotación de 90 grados. |
El disco se levanta del asiento inmediatamente después de abrirse. |
|
Fricción y desgaste del asiento |
Alta fricción; propenso al desgaste prematuro |
Fricción mínima; vida útil extendida |
|
Par de funcionamiento |
Mayor par bajo diferencial de presión |
Menor par; permite actuadores más pequeños |
|
Clasificación de presión y temperatura |
Generalmente rango bajo-a-medio |
Clasificaciones más altas (Clase 150/300, PN10-PN40) |
|
Aplicación primaria |
Aislamiento de servicios generales |
Servicio industrial severo y aislamiento de alto-ciclo |
Especificaciones técnicas y selección de materiales
|
Parámetro |
Opciones de especificación |
|
Estándares de diseño |
API 609 Categoría B, EN 593, MSS SP-68 |
|
Tamaños nominales |
DN50 – DN1200 / 2" – 48" (Tamaños más grandes bajo pedido) |
|
Clasificaciones de presión |
ASME Clase 150, Clase 300 / PN10, PN16, PN25, PN40 |
|
Estándares cara a cara-- |
ISO 5752, EN 558-1 Serie 20, API 609 |
|
Materiales del cuerpo |
Hierro dúctil (EN-GJS-400), Acero al carbono fundido (WCB), Acero inoxidable (CF8, CF8M, CF3M), Dúplex (2205, 2507) |
|
Materiales del disco |
Acero Inoxidable 304 / 316, Dúplex 2205, Monel, Bronce Aluminio |
|
Materiales del tallo |
17-4PH, 17-7PH, SS420, SS316, Dúplex 2205 |
|
Materiales del asiento |
Suave:PTFE, R-PTFE, EPDM, NBR Metal:SS316 + Recubrimiento de Inconel/Stellite (hasta +400 grado) |
|
Conexiones finales |
Oblea, con orejetas y doble-brida |
|
Pruebas y fugas |
API 598, ISO 5208 (opciones de cero-fugas disponibles) |
|
Actuación |
Caja de cambios manual, actuador neumático, actuador eléctrico |
Aplicaciones específicas de la industria-
|
Industria |
Condiciones de servicio primarias y solución de materiales |
|
Desalinización y agua de mar |
Utiliza Super Duplex (2507) o bronce de níquel-aluminio para resistir las picaduras de cloruro y la erosión por velocidad. |
|
Procesamiento de petróleo y gas |
Cuenta con pruebas-seguras contra incendios, vástagos anti-estáticos y empaquetaduras con bajas emisiones fugitivas para hidrocarburos volátiles. |
|
Manejo de químicos |
Combina asientos de fluoropolímero (R-PTFE/PFA) con adornos de alta-aleación para ácidos y álcalis agresivos. |
|
Generación de energía |
Emplea asientos de metal-con-metal para un funcionamiento fiable en sistemas de vapor, líneas de purga y agua de refrigeración. |
Fabricación de precisión y control de calidad
La calidad se integra directamente en cada etapa de la producción en lugar de depender únicamente de las pruebas finales.
01
Precisión de mecanizado CNC:
Los cuerpos de válvulas, los orificios de los ejes y los perfiles de los discos se procesan en máquinas CNC de 5 ejes con tolerancias mantenidas en +/-0,01 mm.
02
Integridad de materiales (PMI):
Identificación positiva de materiales (PMI) 100% mediante espectrometría de emisión óptica en todas las piezas fundidas y vástagos de aleaciones.
03
Polaco superficial:
Las superficies de sellado del disco están micro-pulidas (Ra < 0,4 um) para reducir el torque y evitar la abrasión del asiento.
Insignias de cumplimiento y pruebas:
Sistema de Calidad:
Norma ISO 9001:2015
Directiva sobre equipos a presión:
CE / PED 2014/68/UE Módulo H
Certificación de seguridad contra incendios:
API 607 / ISO 10497 (modelos seleccionados)
Documentación:
MTR a EN 10204 3.1 suministrado como estándar; EN 10204 3.2 disponible bajo petición (SGS, TUV, BV).
Preguntas frecuentes
Somos bien-conocidos como uno de los principales fabricantes y proveedores de válvulas de mariposa de doble compensación en China. No dude en comprar una válvula de mariposa de doble compensación de alta calidad a precios competitivos en nuestra fábrica. Para más información, contáctenos ahora.
