Válvula de compuerta de acero fundido
La válvula de compuerta de acero fundido es una válvula de aislamiento industrial diseñada para tuberías que requieren un cierre bidireccional confiable del medio de proceso. Con un cuerpo que contiene presión-de acero fundido y una disposición de vástago ascendente de yugo y tornillo exterior (OS&Y), la compuerta se mueve perpendicular a la trayectoria del flujo. Esto proporciona un cierre positivo cuando está completamente cerrado y un paso directo-de baja-caída de presión-cuando está completamente abierto.
-
![Válvula de compuerta accionada por engranajes de acero fundido]()

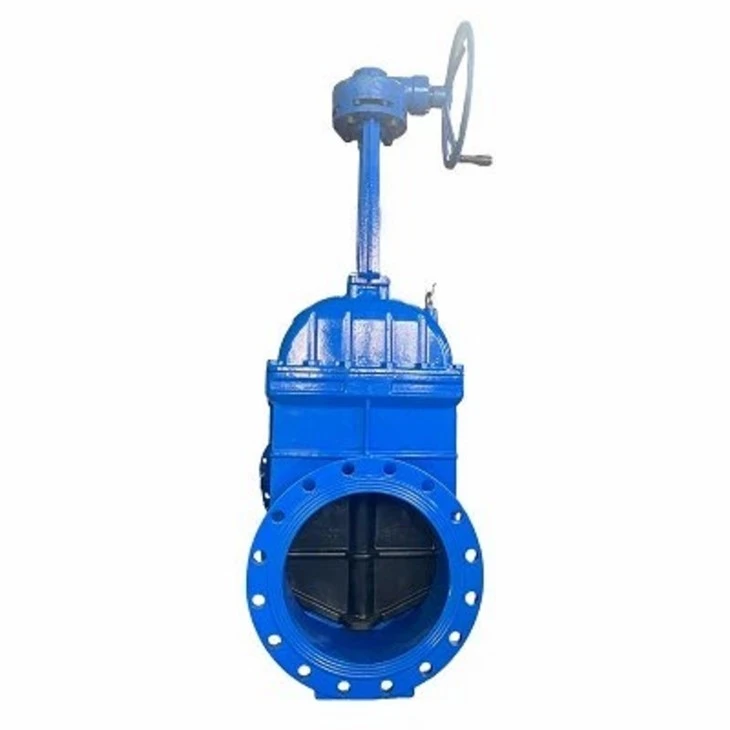

Válvula de compuerta accionada por engranajes de acero fundidoLa válvula de compuerta accionada por engranajes de acero fundido es una válvula de aislamiento industrial diseñada para un cierre confiable-de diámetro total-en sistemas de tuberías de alta-presión -
![Válvula de compuerta de acero fundido de baja temperatura]()
Válvula de compuerta de acero fundido de baja temperaturaLa válvula de compuerta de acero fundido para baja temperatura es una válvula de aislamiento industrial diseñada específicamente para sistemas de tuberías que funcionan en condiciones de servicio -
![Válvula de compuerta de acero fundido con extremos soldados a tope]()

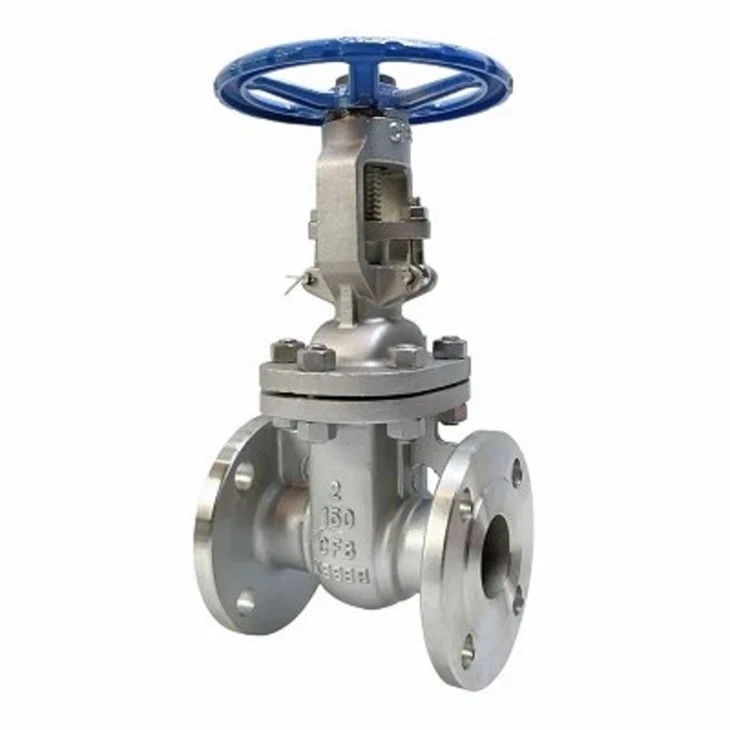

Válvula de compuerta de acero fundido con extremos soldados a topeLas válvulas de compuerta de acero fundido con extremos soldados a tope están diseñadas para una integración permanente en procesos industriales y sistemas de tuberías. Diseñadas principalmente para -
![Válvula de compuerta de cuña flexible de acero fundido clase 300]()
Válvula de compuerta de cuña flexible de acero fundido clase 300La válvula de compuerta de cuña flexible de acero fundido clase 300 es una válvula de aislamiento industrial diseñada para un servicio completamente-abierto y completamente-cerrado en procesos -
![Válvula de compuerta con brida de acero fundido clase 150]()
Válvula de compuerta con brida de acero fundido clase 150La válvula de compuerta con bridas de acero fundido clase 150 es una válvula de aislamiento industrial-de servicio pesado diseñada para un servicio confiable, completamente-abierto o -
![Válvula de compuerta de acero fundido API 600 WCB]()

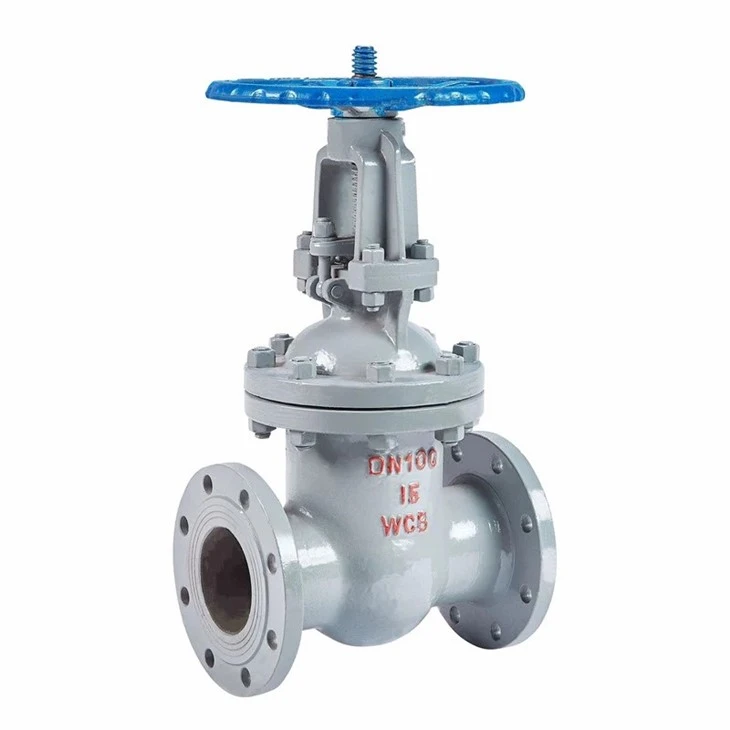

Válvula de compuerta de acero fundido API 600 WCBLa válvula de compuerta de acero fundido API 600 WCB es una válvula de aislamiento-de servicio pesado diseñada para aplicaciones exigentes en sistemas de tuberías de petróleo y gas, refinación de
Características clave
Límite de presión de acero fundido:
Cuerpo-de alta resistencia fabricado en acero al carbono (estándar WCB) o acero aleado para soportar temperaturas y presiones nominales específicas.
Diseño de vástago ascendente (OS&Y):
La rosca externa del vástago permite una fácil inspección visual de la posición de la válvula y la lubricación externa, protegiendo las roscas de los medios de proceso.
Construcción dura-sellada:
Las superficies de asiento metálicas de precisión (con revestimiento duro de Stellite opcional) soportan entornos de procesos abrasivos, de ciclos térmicos- o de alta{0}}presión.
Baja resistencia al flujo:
El perfil interior del puerto completo-minimiza la caída de presión a través de la tubería cuando la válvula está en la posición completamente abierta.
Opciones de actuación flexibles:
El volante manual estándar se puede reemplazar con una caja de cambios cónica, un actuador neumático o un actuador eléctrico según el tamaño de la línea y los requisitos de presión diferencial.
Proyecto-Conexiones específicas:
Disponible en configuraciones con bridas (RF, RTJ) o soldadas a tope (BW) para cumplir con los requisitos del sistema de tuberías.
Especificaciones técnicas
|
Parámetro |
Opciones / Gama Estándar |
|
Tipo de válvula |
Válvula de compuerta de acero fundido (vástago ascendente / OS&Y) |
|
Rango de tamaño nominal |
DN50 – DN1200 / 2 pulgadas – 48 pulgadas |
|
Clasificaciones de presión |
ASME Clase 150, Clase 300, Clase 600, Clase 900, Clase 1500 / PN16 – PN250 |
|
Materiales del cuerpo |
ASTM A216 WCB (estándar), LCC, LCB, WC6, WC9 |
|
Materiales de acabado |
API 600 Trim 1, Trim 5, Trim 8 (Stellite), Trim 10 o aleaciones personalizadas |
|
Asientos / Cierre |
Metal-a-metal duro-asentado/flexible o cuña sólida |
|
Estándares de diseño |
API 600, ASME B16.34, ISO 10434, BS 1414 |
|
Cara-a-cara estándar |
ASME B16.10,ISO 5752 |
|
Conexiones finales |
Bridas (ASME B16.5/B16.47), soldadas a tope-(ASME B16.25) |
|
Solicitud de servicio |
Activado{0}}Desactivado Aislamiento |
|
Métodos de operación |
Volante, Caja de engranajes cónicos, Actuador eléctrico, Actuador neumático |
|
Inspección y pruebas |
API 598, ISO 5208, EN 12266-1 |
|
Calidad y Certificación |
Certificación de instalaciones ISO 9001, MTR según EN 10204 3.1 |
Detalles de diseño y construcción de válvulas
Cuerpo y capó:
El cuerpo de acero fundido forma el límite de presión principal. Un diseño de capó-atornillado (BB) permite un mantenimiento interno sencillo. Las juntas enrolladas en espiral-o las juntas de junta anular se seleccionan según la clasificación de clase.
Puerta de cuña:
Se proporcionan cuñas flexibles como estándar para compensar deformaciones menores del asiento causadas por la expansión térmica o la tensión de las tuberías.
Vástago mecanizado de precisión:
Fabricado en una instalación de vástago CNC dedicada para garantizar tolerancias de rosca exactas, funcionamiento suave y vida útil prolongada del empaque.
Asientos-de cara dura:
Los anillos de asiento del cuerpo están mecanizados con precisión y pueden revestirse con aleaciones a base de cobalto-(p. ej., estelita) para evitar la irritación, la erosión y el desgaste.
Secuencia de pruebas y control de calidad
Control de materiales:
Se realiza un seguimiento de los informes de pruebas de materiales (MTR) según EN 10204 3.1 para todas las piezas fundidas que contienen presión-.
Mecanizado de precisión:
Las dimensiones críticas (caras de brida, roscas del vástago y cavidades del asiento) se verifican con dibujos aprobados.
Procesamiento de tallos dedicado:
El acabado de la superficie del vástago y la concentricidad se controlan para reducir el par de operación.
Pruebas de presión:
El 100 % de las válvulas terminadas se someten a pruebas de carcasa hidrostática, pruebas de asiento de alta-presión y pruebas de asiento de aire de baja-presión según API 598.
Evidencia de fabricación disponible a pedido:
Plano de montaje general (GAD) y datos-de sección transversal
01
Informes de pruebas de materiales (MTR / EN 10204 3.1)
02
Certificados de prueba hidrostática y de presión
03
Informes de pruebas no-destructivas (NDT) (RT, UT, MT, PT donde se especifique)
04
Documentación del sistema ISO 9001 y plan de inspección y pruebas (ITP)
05
Oleoductos y gasoductos:Transmisión de línea principal y aislamiento de colector.
Refinación y procesamiento petroquímico:Cierre de línea de proceso de hidrocarburos.
Generación de energía y servicios públicos:Aislamiento de vapor y líneas de agua de alimentación de calderas.
Procesamiento químico:Manejo de fluidos industriales y control de flujos de servicios públicos.
Agua Industrial y Minería:Líneas-de transporte de agua y lodos de alta resistencia.
Directrices de selección
Seleccione una válvula de compuerta de acero fundido cuando:
Se requiere flujo de paso total-con una caída de presión mínima.
Se necesita un aislamiento bidireccional positivo.
Las temperaturas o presiones de funcionamiento requieren una estructura de cuerpo metálico.
Considere válvulas alternativas cuando:
Se requiere regulación de flujo continuo (use una válvula de globo).
Es necesaria una operación rápida de un cuarto de giro (use una válvula de bola o de mariposa).
Las limitaciones de espacio impiden la instalación de una válvula de compuerta-de tamaño completo.
