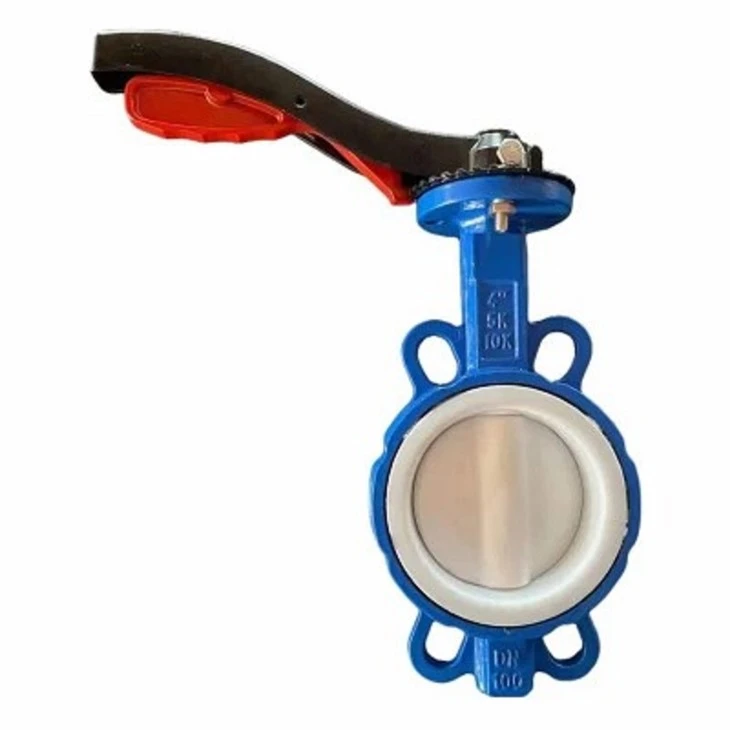

La válvula de mariposa de doble desplazamiento y asiento blando es una válvula de aislamiento de un cuarto-de vuelta diseñada para tratamiento de agua, aguas residuales, HVAC, servicios industriales, procesamiento químico y aplicaciones marinas que requieren un cierre hermético y un rendimiento confiable.
Características clave
Cinemática de doble compensación:El disco se desengancha del asiento durante la apertura inicial, lo que reduce la fricción, el desgaste y la resistencia operativa del asiento.
Sellado sin-fugas:Los asientos elásticos-moldeados con precisión ofrecen un aislamiento hermético-en todos los rangos de presión.
Actuación-Diseño listo para usar:Brida superior construida según el estándar ISO 5211 para una integración perfecta con engranajes manuales, actuadores eléctricos o actuadores neumáticos.
Compatibilidad global de bridas:Fabricado para adaptarse a las dimensiones de bridas EN, DIN, ANSI, ISO, JIS y AWWA.
Construcción-de servicio pesado:Diseños de cuerpo y vástago resistentes adecuados para tuberías de gran-diámetro y alto-ciclo.
Especificaciones técnicas
|
Parámetro |
Opciones / Gama Estándar |
|
Tipo de válvula |
Válvula de mariposa excéntrica doble/doble desplazamiento con asiento blando |
|
Función |
Aislamiento de tuberías de cuarto de vuelta y cierre hermético |
|
Rango de tamaño |
DN50 a DN2400 (2 pulgadas a 96 pulgadas) |
|
Clasificaciones de presión |
PN10, PN16, PN25, PN40 / Clase 150, Clase 300 |
|
Estándares de diseño |
EN 593, API 609, MSS SP-67, BS 5155 |
|
Estándares de prueba |
API 598, ISO 5208, EN 12266-1 |
|
Estándares cara a cara-- |
ISO 5752, EN 558, API 609, DIN 3202 |
|
Montaje del actuador |
Almohadilla directa ISO 5211 |
|
Perforación de bridas |
EN 1092-2, ANSI B16.5, ISO 7005, JIS B2220, AWWA C207 |
|
Materiales del cuerpo |
Hierro Dúctil (GGG40/50), Acero al Carbono (WCB), Acero Inoxidable (CF8/CF8M) |
|
Materiales del disco |
Hierro dúctil (epoxi/Ni-chapado), CF8, CF8M, acero inoxidable dúplex |
|
Materiales del tallo |
Acero inoxidable SS410, SS420, SS316, 17-4PH |
|
Materiales del asiento |
EPDM, NBR, PTFE, FKM |
Guía de selección de materiales del asiento
Seleccionar el asiento de elastómero adecuado es fundamental para garantizar la seguridad operativa y maximizar la vida útil de la válvula.
|
Material |
Medios y aplicaciones adecuados |
Temperatura. Rango |
Consideraciones de selección |
|
EPDM |
Agua potable, agua cruda, HVAC, efluente tratado |
-20 grados a +120 grados |
Excelente resistencia a la intemperie/ozono; inadecuado para aceites. |
|
NBR |
Petróleo crudo, petróleo, hidrocarburos, aire comprimido. |
-10 grados a +80 grados |
Alta resistencia a aceites y combustibles; resistencia a la intemperie limitada. |
|
PTFE |
Ácidos, álcalis, medios químicos agresivos. |
-20 grados a +180 grados |
Inercia química superior y bajo coeficiente de fricción. |
|
FKM |
Aceites, disolventes y productos químicos de proceso a alta-temperatura |
-10 grados a +200 grados |
Excelente resistencia al calor y a los productos químicos para servicios severos. |
Garantía de calidad y pruebas
Procesamiento interno-:Estricto control dimensional sobre la vulcanización del asiento y el mecanizado CNC del vástago.
100% inspección de fábrica:Pruebas de presión, pruebas de integridad de la carcasa e inspección de fugas del asiento realizadas según API 598 o ISO 5208 antes del envío.
Trazabilidad:Certificados de prueba de materiales completos (MTC según EN 10204 3.1) disponibles previa solicitud.
Aplicaciones
Suministro y tratamiento de agua:Toma de agua bruta, estaciones de bombeo, redes de distribución y sistemas de desalinización.
Aguas residuales y municipales:Plantas de tratamiento de aguas residuales y conducciones de efluentes industriales.
HVAC y servicios de construcción:Circuitos de agua enfriada, torres de enfriamiento y servicios de alimentación de calderas.
Industriales y Químicos:Tuberías de proceso, drenaje químico y líneas de aislamiento de servicios públicos.
Lista de verificación de personalización y solicitudes de presupuesto
Para recibir una propuesta técnica precisa y una cotización dentro de las 24 horas, proporcione los siguientes detalles:
Diámetro nominal (DN/pulgadas) y clase de presión (PN/clase)
Medio de tubería, concentración y rango de temperatura de funcionamiento
Materiales preferidos para asiento, cuerpo, disco y potencia
Estándar de conexión de brida (p. ej., ANSI Clase 150, EN 1092-2 PN16)
Tipo de operación (eje desnudo, engranaje manual, neumático, eléctrico)
Certificados de inspección requeridos o estándares del proyecto
Preguntas frecuentes
P: ¿Cuál es la principal ventaja de una válvula de mariposa de doble desplazamiento sobre un diseño concéntrico?
R: El vástago de una válvula de mariposa de doble desplazamiento está desplazado tanto de la línea central de la tubería como del plano de sellado. Esta geometría permite que el disco se desenganche del asiento inmediatamente después de abrirse, minimizando el contacto deslizante continuo.
P: ¿Cómo puedo determinar el material de asiento correcto para mi aplicación?
R: La selección del asiento depende de la composición, temperatura y presión del fluido. EPDM es estándar para aplicaciones de agua y HVAC, NBR es ideal para medios de petróleo e hidrocarburos.
P: ¿Se puede automatizar esta válvula con actuadores eléctricos o neumáticos?
R: Sí. La válvula viene equipada con una plataforma de montaje estandarizada ISO 5211, que permite un fácil montaje directo de actuadores neumáticos, actuadores eléctricos o cajas de engranajes helicoidales manuales sin necesidad de soportes personalizados.
P: ¿Estas válvulas cumplen con los estándares internacionales de presión y pruebas?
R: Sí. Nuestras válvulas están diseñadas de acuerdo con EN 593, API 609 y MSS SP-67, y se prueban 100 % de presión según los estándares API 598, ISO 5208 o EN 12266-1 antes de la entrega.
P: ¿Pueden suministrar válvulas que coincidan con las dimensiones de reemplazo existentes?
R: Sí. Ofrecemos dimensiones estándar de cara-a-cara que cumplen con ISO 5752, EN 558 y API 609. Al confirmar la perforación de brida actual, las dimensiones de cara-a-cara y la clase de presión, podemos suministrar una válvula de reemplazo directo para los sistemas de tuberías existentes.
